Ligação em série e paralelo: como ligar caixas de som

Se você está montando um sistema de som, seja para eventos, estabelecimentos comerciais ou home theater, entender como conectar as caixas acústicas corretamente é fundamental para obter o melhor desempenho do amplificador e evitar danos ao equipamento.

O que é ligação em série e em paralelo?

Na ligação em série, os componentes ficam um depois do outro, num caminho só: a mesma corrente passa por todos, e as resistências (ou as impedâncias, no caso das caixas de som) se somam. Na ligação em paralelo, cada componente é ligado aos mesmos dois pontos: todos recebem a mesma tensão, e a resistência total fica menor que a menor delas.

A regra vale para qualquer carga, seja resistor, lâmpada ou alto-falante, e é o que se estuda como associação em série e em paralelo:

• Em série: os valores se somam (R = R1 + R2 + ...). Se um componente abre, o circuito inteiro para, como nos pisca-piscas antigos, que apagavam inteiros quando uma lâmpada queimava.

• Em paralelo: somam-se os inversos (1/R = 1/R1 + 1/R2 + ...). Com componentes iguais, basta dividir o valor de um deles pelo número de componentes; com dois diferentes, o resultado é o produto dividido pela soma. Se um abre, os outros continuam funcionando: é assim que as lâmpadas e as tomadas da casa são ligadas, cada uma recebendo a tensão da rede.

Nas caixas acústicas, o valor que entra nessas contas é a impedância, em ohms (Ω), e o resultado é a carga que o amplificador vai "enxergar" em cada canal.

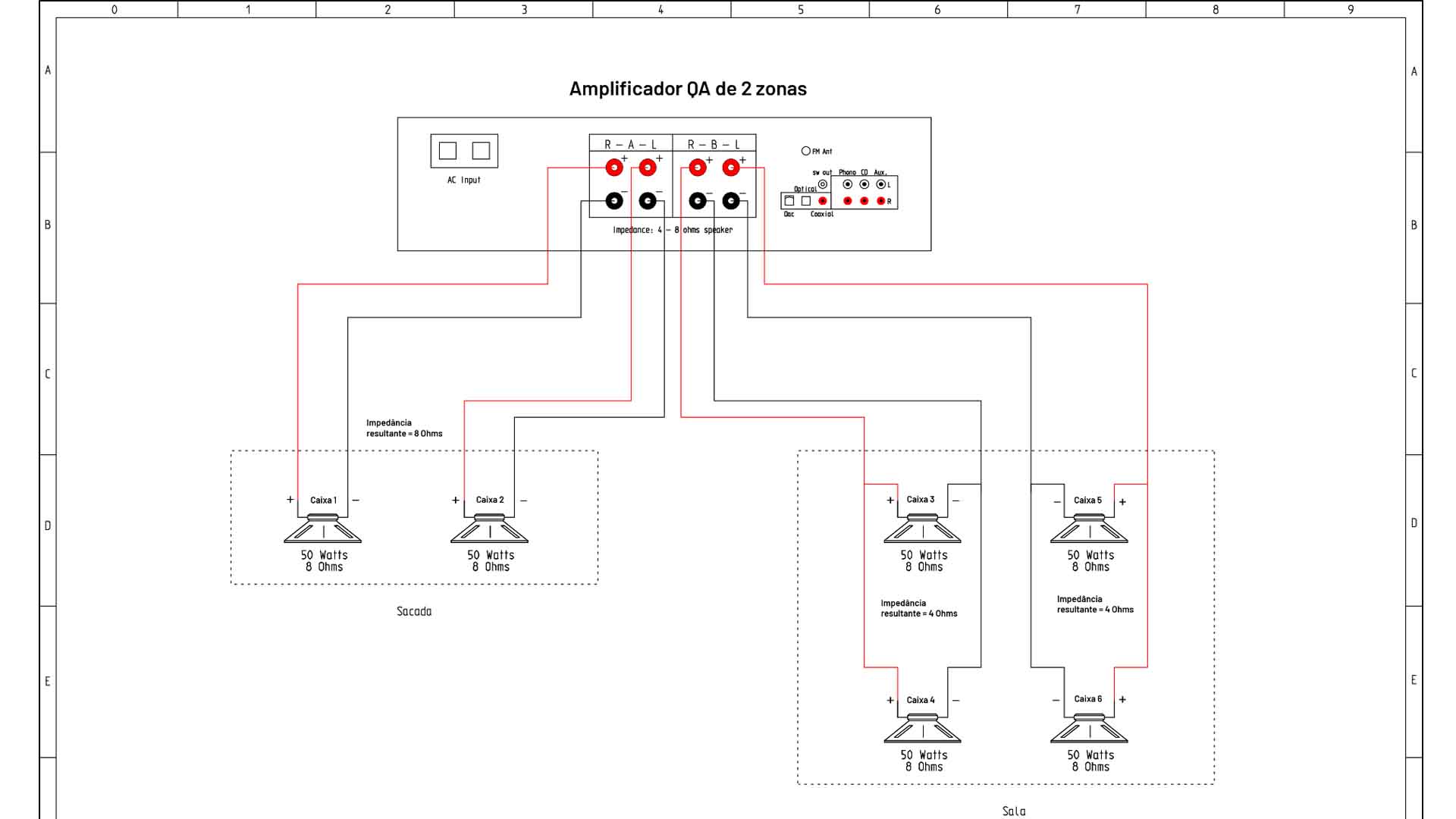

O exemplo: Amplificador QA de 2 Zonas

Vamos usar como referência um amplificador de 4 canais, cada um com 50 W e suporte a impedâncias de 4 a 8 ohms. O sistema está dividido em duas zonas:

Zona A (Sacada): cada canal (esquerdo e direito) está ligado a uma única caixa de 8 ohms, e a impedância resultante fica em 8 ohms por canal.

Zona B (Sala): cada canal tem duas caixas de 8 ohms ligadas em paralelo, o que resulta em uma impedância de 4 ohms por canal.

Tipos de ligação

1. Ligação em série

Na ligação em série, as caixas são conectadas uma após a outra, como vagões de um trem: o positivo do amplificador vai ao positivo da primeira caixa, o negativo dela vai ao positivo da segunda, e o negativo da segunda volta ao negativo do amplificador. O sinal passa pela primeira caixa e depois pela segunda.

• Cálculo da impedância: as impedâncias se somam

• Exemplo: 2 caixas de 8 Ω em série = 16 Ω

• Vantagem: aumenta a impedância total, protegendo o amplificador de sobrecarga

• Desvantagem: reduz a potência entregue às caixas e o volume sonoro

• Atenção: se uma caixa queimar ou um fio soltar, o circuito se abre e todas as caixas da série ficam mudas

2. Ligação em paralelo

Na ligação em paralelo (como na Zona B do nosso exemplo), todas as caixas recebem o sinal ao mesmo tempo, com os terminais positivos conectados juntos e os negativos também unidos.

• Cálculo da impedância: para caixas iguais, divide-se a impedância pelo número de caixas; para caixas diferentes, a impedância resultante de duas caixas é o produto dividido pela soma (Z1 × Z2 ÷ (Z1 + Z2))

• Exemplo: 2 caixas de 8 Ω em paralelo = 4 Ω; uma de 8 Ω com uma de 4 Ω = 32 ÷ 12, cerca de 2,7 Ω

• Vantagem: a impedância menor permite mais potência e volume

• Desvantagem: sobrecarrega o amplificador se a impedância ficar abaixo do mínimo suportado

3. Ligação série-paralelo (combinada)

Essa configuração combina as duas técnicas, criando grupos de caixas em série que depois são conectados em paralelo (ou vice-versa).

• Exemplo: com 4 caixas de 8 Ω, fazer 2 pares em série (16 Ω cada) e conectá-los em paralelo = 8 Ω no total

• Vantagem: permite conectar várias caixas mantendo a impedância adequada

• Ideal para: sistemas com muitas caixas acústicas

Como ligar duas caixas de som em paralelo

Ligue o positivo (+) da saída do amplificador ao positivo das duas caixas e o negativo (-) ao negativo das duas. Os fios podem sair do amplificador direto para cada caixa ou ir do amplificador à primeira caixa e dela à segunda, desde que seja sempre positivo com positivo e negativo com negativo.

Antes de ligar, confira a impedância resultante e o mínimo que o amplificador aceita, informado na ficha técnica e, em muitos aparelhos, junto aos bornes das caixas.

Quanto dá 8 ohms com 8 ohms em paralelo?

Duas caixas de 8 ohms em paralelo dão 4 ohms. Uma de 8 ohms com uma de 4 ohms dá cerca de 2,7 ohms (8 × 4 ÷ 12), abaixo do mínimo de muitos amplificadores, e a caixa de 4 ohms recebe o dobro da potência da outra.

As combinações mais comuns:

• 2 caixas de 8 Ω em série: 16 Ω

• 2 caixas de 8 Ω em paralelo: 4 Ω

• 1 caixa de 8 Ω com 1 de 4 Ω em paralelo: cerca de 2,7 Ω

• 2 caixas de 4 Ω em paralelo: 2 Ω

• 4 caixas de 8 Ω em paralelo: 2 Ω

• 4 caixas de 8 Ω em série-paralelo (dois pares em série, ligados em paralelo): 8 Ω

Para ligar 4 caixas de som em 2 saídas, como num amplificador estéreo, o comum é pôr 2 caixas em cada canal: com caixas de 8 Ω, ficam 4 Ω por canal em paralelo, como na Zona B do exemplo, ou 16 Ω em série.

Consequências da impedância para o amplificador

Impedância maior (8 ohms, Zona A):

• Menor corrente elétrica circula no amplificador

• O amplificador trabalha mais "frio" e seguro

• A potência entregue é menor (mas dentro das especificações)

• Maior vida útil do equipamento

• Volume sonoro ligeiramente reduzido

Impedância menor (4 ohms, Zona B):

• Maior corrente elétrica circula no amplificador

• O amplificador trabalha mais perto do seu limite

• A potência máxima é entregue às caixas

• Volume sonoro maior

• Maior aquecimento do amplificador

• ATENÇÃO: nunca use impedância abaixo do mínimo especificado pelo fabricante, pois isso pode danificar permanentemente o amplificador!

Impedância resultante no exemplo

Nosso amplificador de 4 canais está configurado com impedâncias diferentes em cada zona, mas ambas dentro da faixa de operação segura (4 a 8 ohms):

• Canais da Zona A: 8 Ω (operação conservadora e segura)

• Canais da Zona B: 4 Ω (máxima potência dentro dos limites)

Essa configuração é totalmente segura e aproveita a flexibilidade do amplificador: a Zona A prioriza durabilidade e menor consumo, enquanto a Zona B maximiza o volume para um ambiente maior.

E quando são muitas caixas?

Em lojas, restaurantes e áreas comuns, com dezenas de caixas e cabos longos, as combinações acima ficam difíceis de fechar. Nesses casos, usa-se o sistema de linha de tensão constante (70 V ou 100 V), com amplificador próprio para isso e um transformador em cada caixa, que permite escolher a potência de cada uma. Ali, em vez de calcular a impedância, soma-se a potência escolhida em todas as caixas, e o total precisa ficar abaixo da potência do amplificador, com uma folga para as perdas dos transformadores.

Dica

Sempre verifique as especificações do seu amplificador antes de conectar as caixas. Respeitar os limites de impedância é essencial para garantir qualidade sonora, segurança e durabilidade do equipamento!

Respeite também a polaridade: positivo com positivo e negativo com negativo, em todas as caixas. Uma caixa com os fios invertidos trabalha "ao contrário" das outras, e o som perde os graves.
